2007年4月5日 ガンネルとビーム、その他の組上げ その2
Assembling gunwales and deck beams 2
ビームの余分なホゾをノコで切り落とし、ノミで木口を整え（写真1）、ガンネルとビームを結び合わせる（写真2）。
Cutting down mortise woods stuck out the gunwale, and fixing the cut-ends by using a chisel( photo1). Then lashing gunwales and deck beams has to be done( photo2).
バウ、スタンーンエンドピースの補助材（写真3）を、ガンネルの内側に穴を開け、収め、ガンネルと結び合わせる。
And two reinforcement materials for bow and stern section. These are lashed inside of gunwales also( photo3).
バウ、スタンーンエンドピースを収め、木釘でガンネルに固定する（写真4）。
End pieces of bow and stern are put in the place and be fixed with wooden nails( photo4).
このバイダルカは一端組上げた後、ばらし、当博物館で再度組上げるので、木ネジで仮止めしている。
Since I am planning to do proper assembling at the museum, this deck section is once fixed with screws.
|
|
|

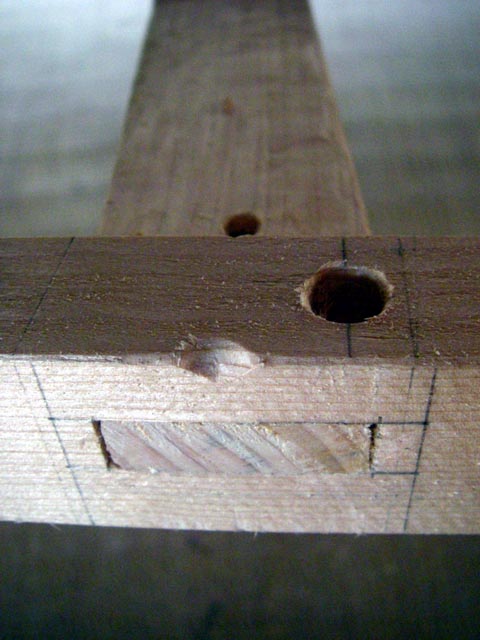

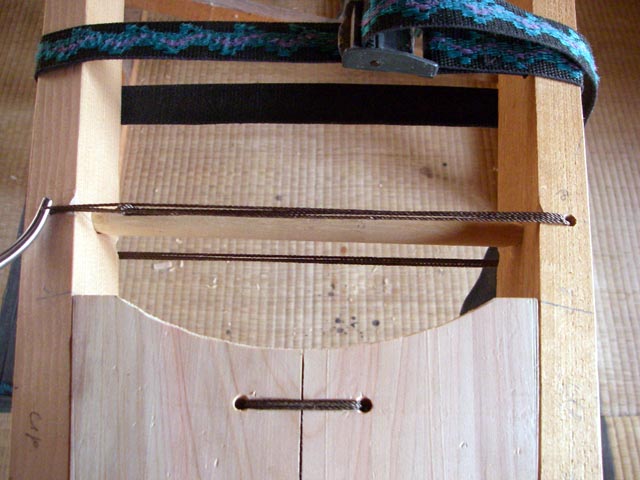

写真1. 糸道は必ずつける。材の角と糸がすれると糸が切れる。
To avoid cutting the strings for lashing by accident, you should make gutter. |

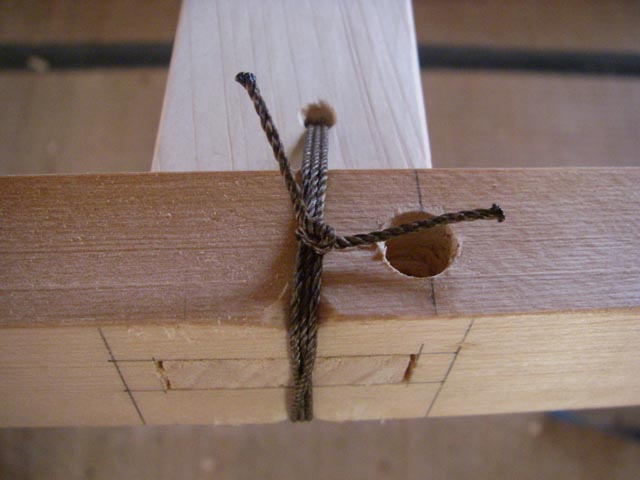

写真2. 本結び。結び目はスキンを痛めないようにするため、スキンと接触しない所に作る。
A knot of lashing. Tie a knot on the place where it does not hurt the covering canvas. |
写真3. 直径1cm程度の丸材。バウ、スターンエンドピースが、上下前後に動き過ぎるのを防ぐための材。
A reinforcement material. 1cm caliber wood. |
|
|
|

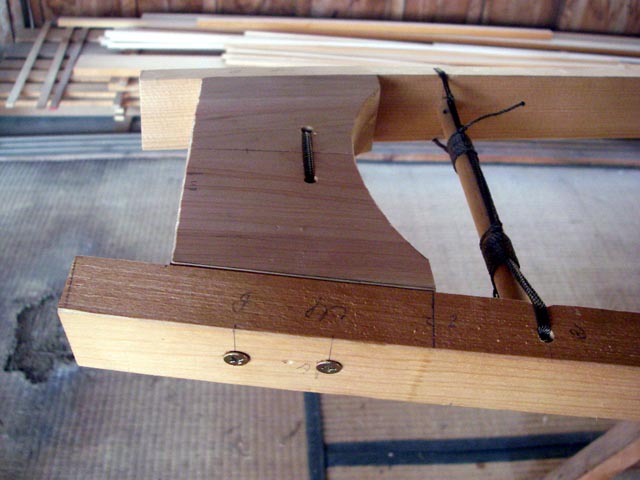

写真4. 直径8mm程度の木釘を使う。無理に打ち込むと、ガンネルが割れるので注意する。
Fixing the stern piece with 8mm round wood nails. Be careful and don’t drive them too strong, or you will make a serious crack on gunwales! |

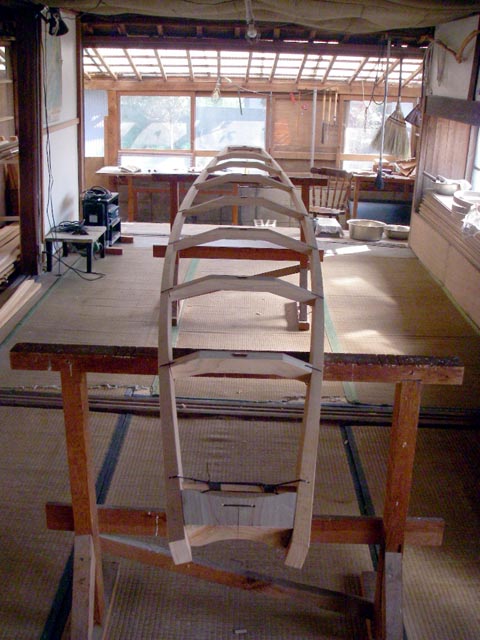

写真5. 組み上がった、ガンネルとビームなど。 |
|
完成したバイダルカの骨組みは美しい。バイダルカの心髄は骨組みとその方法にある。6月中旬、北方民族博物館にて公開作業を行う予定だ。是非、ご来館頂きたい。
ただ、僕は気難しい顔をして作業に追われていると思うが、容赦してほしい。
An assembled flame work of Baidarka is beautiful. You can see the art of construction and method which filled with mysteries.
In middle of June, a work shop for assembling the flame work will be planning. I will be there, but I am sorry if I had a crabby looking ! It just means that I am enduring birth pangs････.
.
.
2007年4月12日 平田文典君が英訳してくれる理由
The reason why Boone Hirata translates these articles
チュニジアで化石の発掘をしていた平田君に、日本に戻るなら、一緒に仕事をしないかと誘った。彼は砂漠を越え、モロッコから女性をつれ、ここ山口にやって来た。
2年近く親しく付き合った。彼もバイダルカを作り、漕ぐ。しかし、バイダルカに付いて話した記憶はほとんどない。カヤックについて話した事も30分に満たない。
お互い作ったカヤックを見て、乗れば、何を考えているかが理解できたからだと思う。あるいは言葉を媒体として理解する事が、双方苦手だったのかもしれない。
今、平田夫妻は種子島に暮らしている。このページを立ち上げるとき、平田君に英訳をお願いした。彼も僕も考えていた事は同じだった。
バイダルカ復元の詳細でその心象を伝える記録が無かった事。
モンゴロイドの観点と価値観を広く知って欲しかった事。
そして何より、アリュートの人々にこのページを見て欲しかった事、だ。平田君も僕も、バイダルカをアリュートの人々にお還ししたいと願っている。どなたか、アリュートの方に知人が居られた、お伝え下さい。
平田君はサトウキビ畠で収穫をしながら、僕は畠を耕しながら、そう願ってる。
Years ago, I asked him to work together. Those days he was rumbling North African desert to find some dinosaur fossil or some day dream, some how he came back to Japan with his wife, and came to Yamaguchi to help my work.
We had worked together and associated for two years, but I don’t have any memories if we have made conversation about Baidarka. May be, by any chance, we have spoken about kayak for half an hour.
We both are kind a person who understand things without words. About kayaks which we have built, we think that watching and riding, paddling are only the way to reach an answer. I mean, we both are not good at treat the world by words.
Now they are living in Tanegashima.
When I decided to start this project, I asked him to do translation. Again, we are thinking same thing.
It is that there is no document which describes builder’s mental images.
It is that we have desire to represent the way how us Mongoloid treat the world and lives.
And especially, we want Aleutian people to know this project. Because this all belongs to them. As who build and ride a traditional kayak of North, we want to return Baidarka to them.
If there was anyone who has Aleutian “unangan” friends, please let them know.
I am plowing my field day and day, and Boone Hirata is reaping sugarcane.
And we are hoping the revival of Aleut’s pride, Baidarka.
2007年4月17日 バウピースの加工 その1
The processing a bow piece 1
40×20×10cm程度の板目の角材が挽ける、トウヒや檜の材を準備する。今回は台湾檜を使う（写真1、2）。
まず左右（写真3、4）、次に下部の余分な所を挽き落とす（写真5）。
さらに形をノミなどで削るが、あらかじめ畔引きノコで切り込みを入れると丁寧な仕上がりになる（写真6、7、8）。
バウ後部の形を丸銑や四方反り鉋などで整える（写真9）。
Cutting out a bow piece from a spruce, or a cypress plank(40x20x10cm cross grain).This time, I used a Taiwanese cypress ( photo1,2).
First, saw-off an excess on right-left (photo3,4), then lower part (photo5).
And shape a piece by using a chisel. If you want clean finish on the cut-end, saw the cutting line at first, then use a chisel (photo6,7,8,).
On the rear part of a piece, use a plane and a Sen ( Japanese hand-tool. Work like a spoke-shaven, photo9).
|
|
|

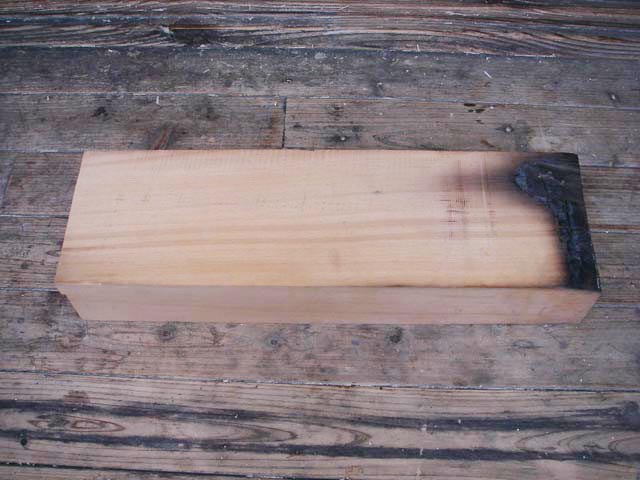

写真1. 今や貴重品の台湾檜。
It is not easy to get a plank of Taiwanese cypress like this now. |

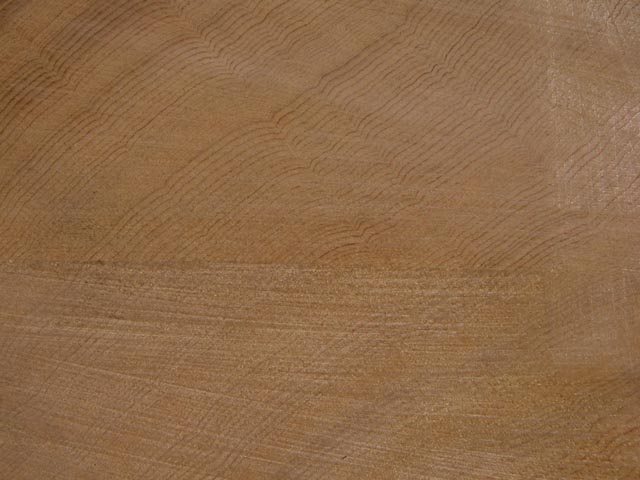

写真2. その緻密にうねる木目。
Grains run very closely. |
写真3. 普段は鉈や手斧ではつるが、工程が分かり易いように作業した
Normally I use a hatchet or a hand axe for this process, but I used a saw and a chisel and so in order to make this work looks simple. |
|
|
|

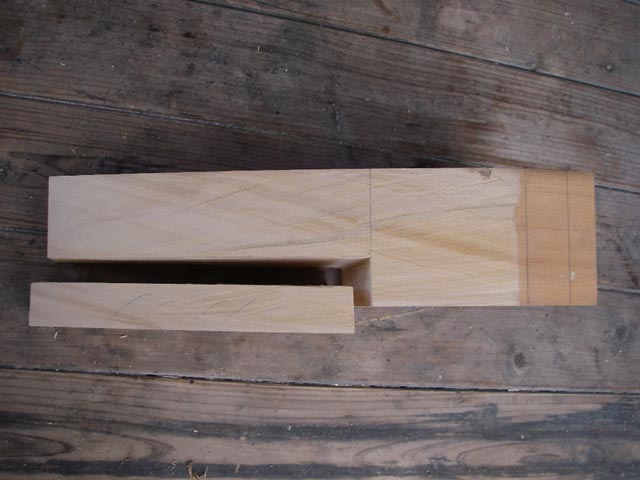

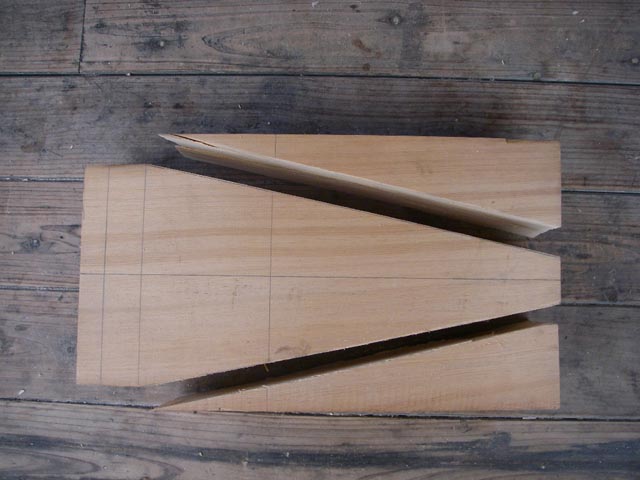

写真4. バウ材の上から見たところ。
A piece and excesses on a plank( horizontal) |
写真5. バウ材の横から見たところ。
A piece and some more excess (vertical) |

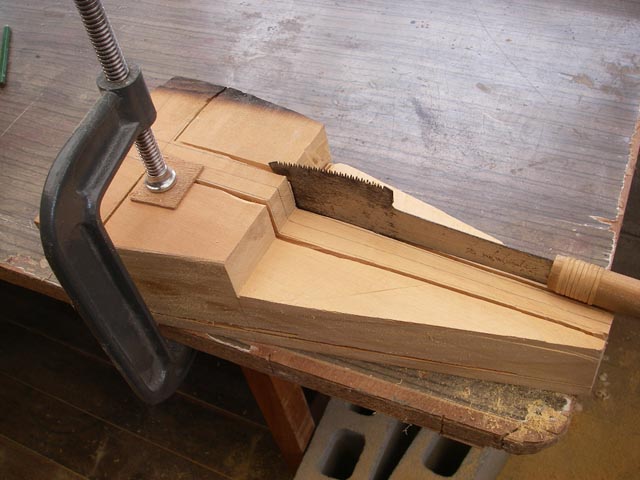

写真6. 切り込みの入れ過ぎに注意する。
When you use a saw, never push it too deep. |
|
|
|

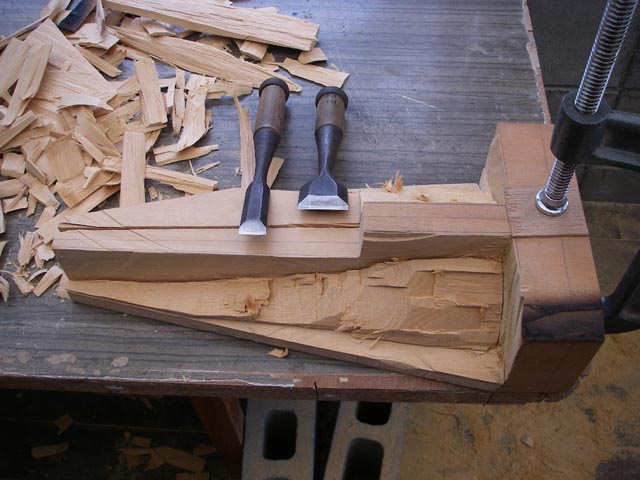

写真7. 木目を読みながら慎重に大胆に。
Along the grain of wood, work carefully and boldly. |
写真8. 削り終わったところ。
Finished almost ! |

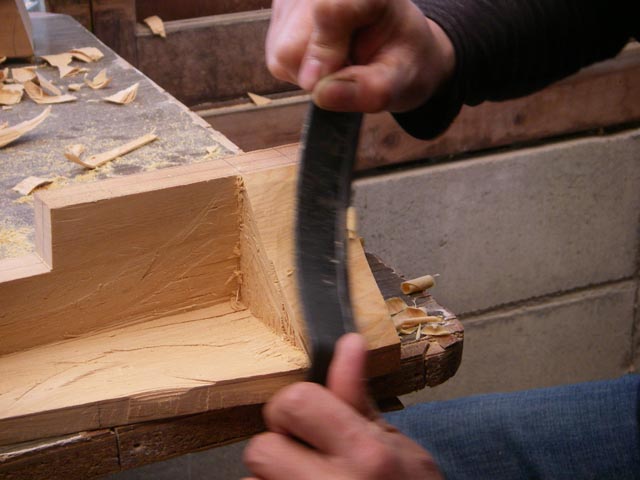

写真9.銑はとても便利な道具だ。粗だしから仕上げまでできる。
A Sen is a remarkably convenient tool. You can do rough-shaping to finishing by this. |
4月17日・新月 目覚めはとても爽やかだ。こころも穏やかに静かに高揚している。こんな日こそ、バウの制作に相応しい。刃物を通し、静謐に木と向かい合える。
今回のバイダルカにはどうしても使いたい材があった。それは法隆寺などの再建に使われた台湾檜だ。木目緻密、油分多く、芳香も高い。
台湾檜、今はもう伐採も輸入も禁止されている貴重な木だ。写真1の材の端が黒く焦げている。実は十数年前、知人の蓄木場が全焼した。そのおり、この台湾檜だけが難をのがれ火事場から運び出された。
当時においてもそれほど貴重な材だった。
知人は6mも長さのある立派な台湾檜を譲ってくれた。本来はガンネルとして活かすべきだが、どうにも木目が合わず、一週間も迷ったあげく他の部材に切り分けた。過去、これほどためらい緊張し、ノコ挽きした事はない。
今、僕の工房は台湾檜の精気と芳香で満たされている。心身ともに充溢した日が過ごせそうだ。
A day of new moon, 17th of April.
I woke up in the morning refreshingly. And my mind was so quiet and powerful, getting ready to begin the work for a bow piece. My sharpened mind and hands, and tools and wood, all showed me the way.
There was some wood material which I really wanted to use for this Baidarka. It was Taiwanese cypress wood. During our history, it has been used for rebuilding of big tamples. Grain runs very closely. It contains a lot of nice natural resin and oil. And it smells very nice.
Since cutting and importing it is forbidden now, it is not easy to get it.
You see a small burned part on a plank on photo1.
10years ago, my friend’s wood storage had been caught in a big fire. Only few Taiwanese cypress plank was survived.
My friend gave me one of a plank which excellent 6m long, and once I planed to use it for a gunwale of a kayak.
But I could not assent to the condition of grain, I cut it to some piece after one while week undecided. That was a tough moment ! I could hardly saw precious wood like this !
Now my atelier is being filled with spirit and aroma of Taiwanese cypress.
I am so happy working in such environment.
.
2007年4月23日 バウピースの加工 その2
The processing a bow piece 2
バウピースを仕上げる（写真1）。バウピースの上部に緩衝材を埋め込み完成したバウピース（写真2〜6）。
バウピースをガンネルに収める（写真7〜9）。
Finishing a bow piece( photo1). Before finishing, bury a buffer material on the top of the piece( photo2~6).
Then put it in gunwales( 7~9).
|
|
|

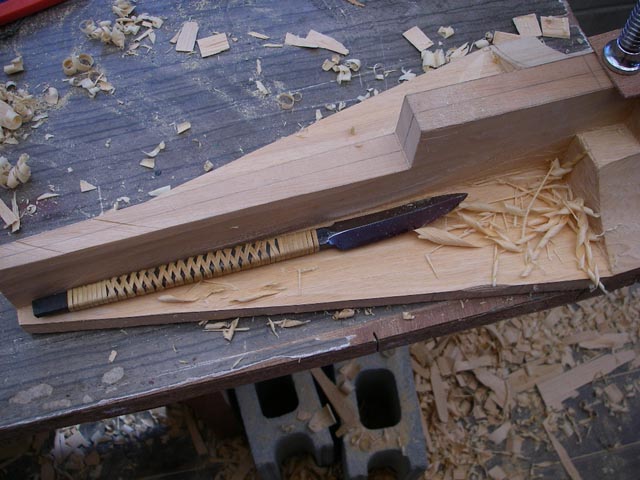

写真1. 槍カンナで仕上げた。
I finished this bow piece by using a Yari-ganna (an old style Japanese plane which shape like a spear point). |

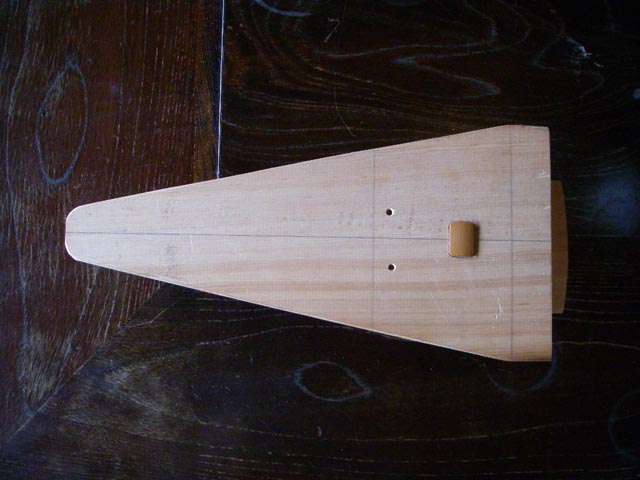

写真2. バウピース上部。
An upper side of a bow piece. |

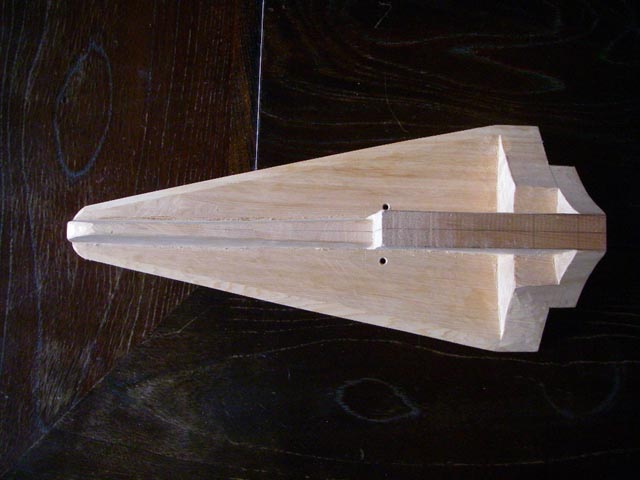

写真3. 下部。
A lower side. |
|
|
|

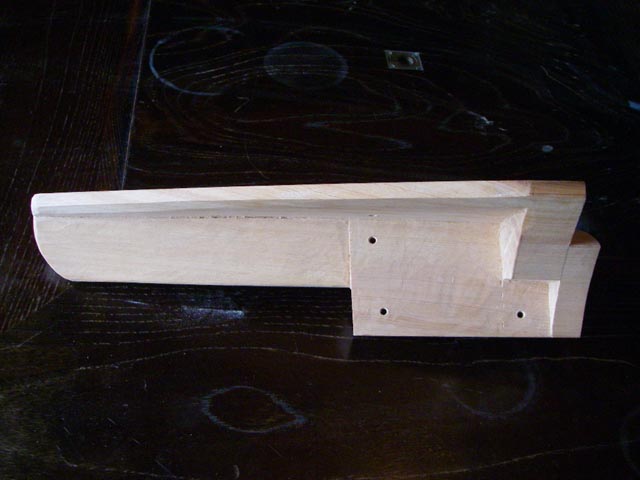

写真4. 横部。
A side view. |

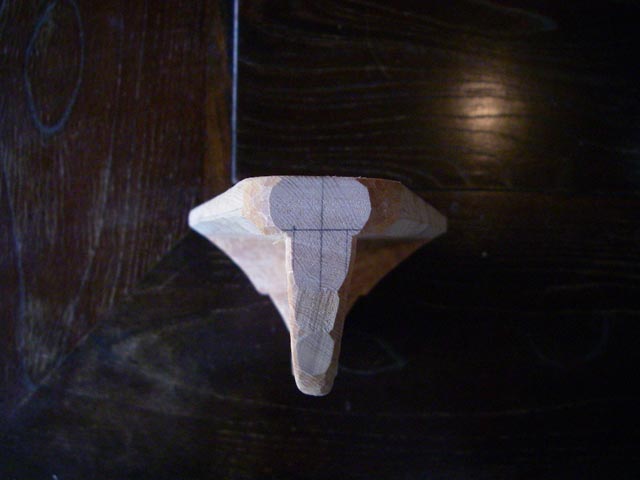

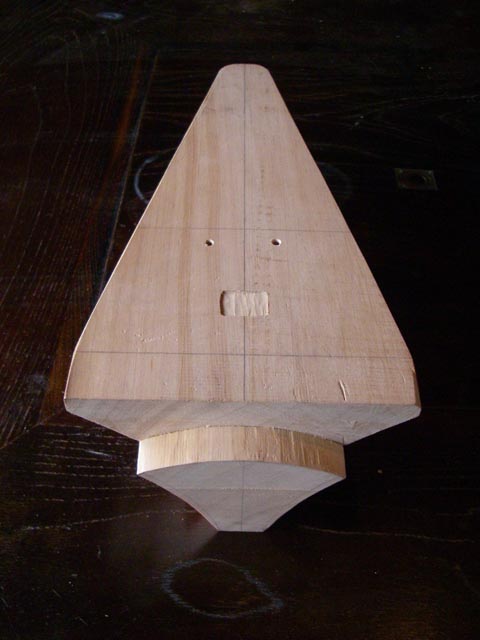

写真5. 前部。
A front. |
写真6. 後部。
Seeing from a rear. |
|
|
|

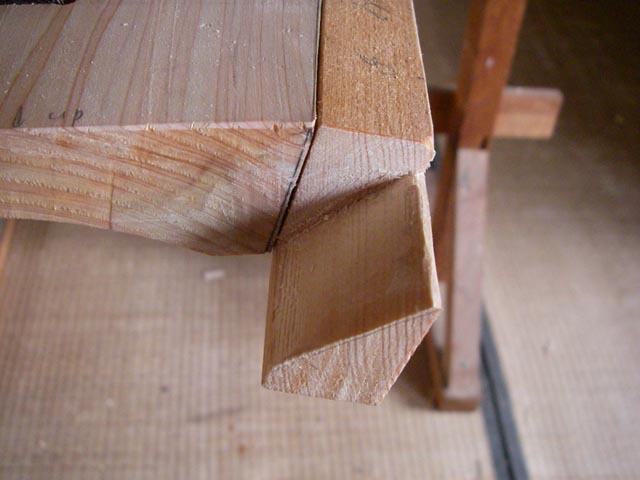

写真7. バウピースが収まるように、ガンネルの端を一部削る。
In order to put a piece , shave a bit on the end of gunwales. |

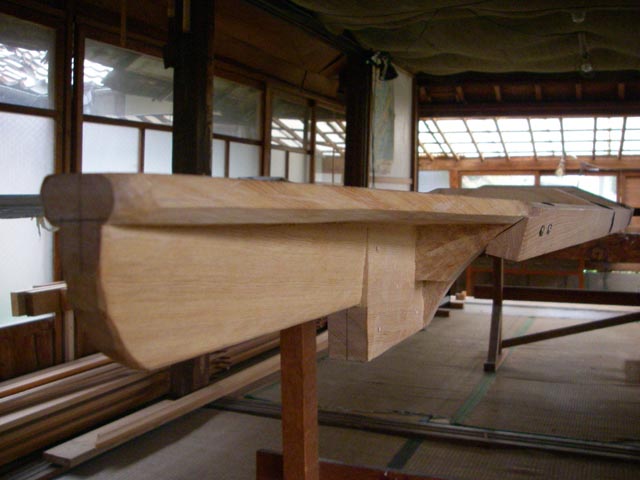

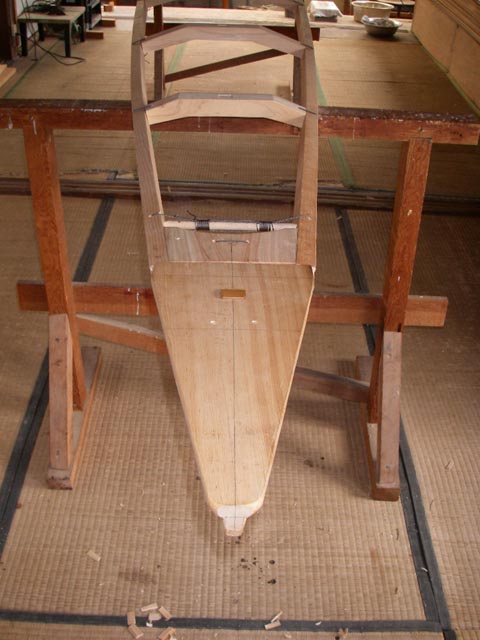

写真8.9 ガンネルに収まったバウピース。
A bow piece in a proper position. |
台湾檜の木目は微妙にうねっている。槍カンナで丁寧仕上げる。写真１のくるくると巻いた削り屑が、槍カンナ独特だ。
木の風格に相応しい道具を使うことが、作り手としての礼だと思う。
Grains of Taiwanese cypress run very subtle. I worked for it with a Yari-ganna. It makes unique shaven-litter. Of course you can finish the surface of wood by much more normal, and modern plane. Or, you may take just piece of a sanding paper !
But we can show some respect to the dignity of wood, by using such a old-fashioned, history-proofed hand tool.
